автоматизация процесса копчения на базе WiFi контроллера ESP8266

Предисловие
ESP8266 — микроконтроллер китайского производителя Espressif с интерфейсом Wi-Fi. Помимо Wi-Fi микроконтроллер отличается возможностью исполнять программы из внешней флеш-памяти с интерфейсом SPI. Отличается низкой ценой (модуль ESP8266-12F примерно 2$ ) и достаточно широким функционалом (~9 портов GPIO, 1 ADC, 1 UART). Для запуска и нормальной работы модуля требуется хорошее питание 3,3 вольта.

Мысль о его использовании в данной тематике возникла по причине использования мною прошивки Максима (Проект умного модуля на базе ESP8266 , конструктор прошивки Wifi-IoT Firmware Builder ). В ней, по сравнению с другими прошивками для ESP8266, реализовано всё на порядок функциональнее и удобнее, что называется - для людей. Цена прошивки - 2$ и привязывается к серийному номеру чипа (использовать на другом модуле прошивку не получится, только демо можно).

Всё что пока интересует от сообщества коптильщиков - составить ТЗ (или просто хотелки) к автоматике.
переехало сюда:
Общее ТЗ для автоматизации коптильни

Code:

ESP8266 Поддерживаемые возможности, сенсоры, сервисы...

Датчики: BMP 085/180, 1-wire DS18B20, DHT 11/21/22, LM75, INA219, DS1621, BH1750, AM2321, BME280, SHT21/SI7021, SHT1x, MAX6675, PZEM-004T, CO2 MH-Z1x

Сервисы: wunderground.com, Thingspeak.com, myddns.ru (DDNS), flymon.net, Gismeteo.ru, MajorDoMo, Narodmon.ru, sms.ru, MQTT, TCP, Zabbix

Железо: RTC DS1307, RTC DS3231, ADC PCF8591, ADC MCP3201, GPIO PCF8574, GPIO MCP23017, GPIO 74HC595, PCF8583, RC 433/315, IR, FM, Livolo, NRF24, Stepper, SIM800 SMS, SD Card

Системные: NTP, I2C, Telnet, HTTP, GPS, Calendar, GPIO, OTA, Deep sleep, Counter, Interrupts, Software PWM, UART, Scheduler, Thermostat, Code designer, Logic, UART bridge

Экраны: LCD 1602/1604/2004, OLED SSD1306, TFT ILI9341, TM1637, MAX7219, HT1632, Nextion HMI, MAX7219

Бета: GP2Y1010AU0, HX711, ADC ADS1115, VZ-89T, Touch, TSL2561, iButton

вики с описанием использования прошивки Wifi-IoT Firmware Builder

ориентировочные затраты на ядро:
модуль ESP8266-12F примерно 2$
прошивка Макса - 2$
блок питания (можно от мобильника зарядка) + стабилизатор китайский на 3,3в - 4$
итого ~8$
ориентировочные затраты на периферию:
релюшки
датчики
провода

Послесловие
данный пост не является рекламой прошивки, а всего лишь обращением внимания на существование онной (поскольку чего либо более менее вменяемого на ESP8266 не находил)

[USERS=Brainless, gena, bub]







[/USERS]

ссылки:
MAX6675 Cold-Junction-Compensated K-Thermocouple-to-Digital Converter (0°C to +1024°C)
Компенсация холодного спая в практике применения термоэлектрических преобразователей
Сенсорный дисплей 240x320 2.4" SPI TFT LCD Touch Panel Serial Port Module with PBC ILI9341 3.3V



теперь неплохо было бы подробно описать параметры/требования к циклическому таймеру.

+ всё же оглашать что еще должна уметь автоматика

сколько и какие по температуре датчики должны быть мин/макс/среднее/точность



Таймер должен быть циклическим,то есть включать и отключать нагрузку по кругу.Можно было бы еще добавить простой таймер,выставил время он отсчитал и отключил нагрузку.Таймер должен работать от 0,1с и до 999с.По таймерам все.Датчики должны работать от -20 и до+250-300 гр.Точность 1 гр.



Max6675 к типа Термопары Температурный Датчик Температуры 0 800 Градусов Модуль для Arduino купить на AliExpressТермопару можно использовать тип К хромель алюмель,например такую Type K Thermocouple



Вентилятор нужен на всех режимах коптилки,хоть при горячем копчении хоть при холодном.Нужно чтобы он включался автоматически сразу после выставленных основных параметров,таких как(темп датчиков,и двух таймеров) ЖЕЛАТЕЛЬНО С ВОЗМОЖНОСТЬЮ ВКЛ / ВЫКЛ в ручном режиме.Вентилятор должен дуть с заданными оборотами, на табло может быть выражена скорость в процентах от номинальной мощности двигателя.



перенес составление ТЗ сюда Общее ТЗ для автоматизации коптильни

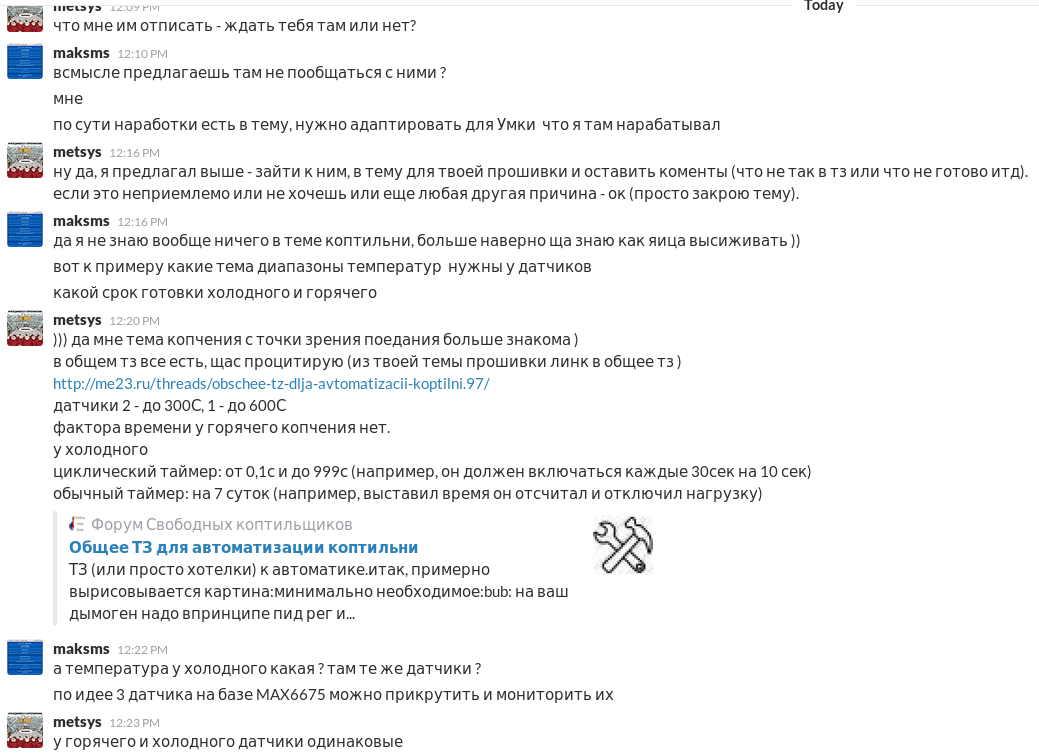

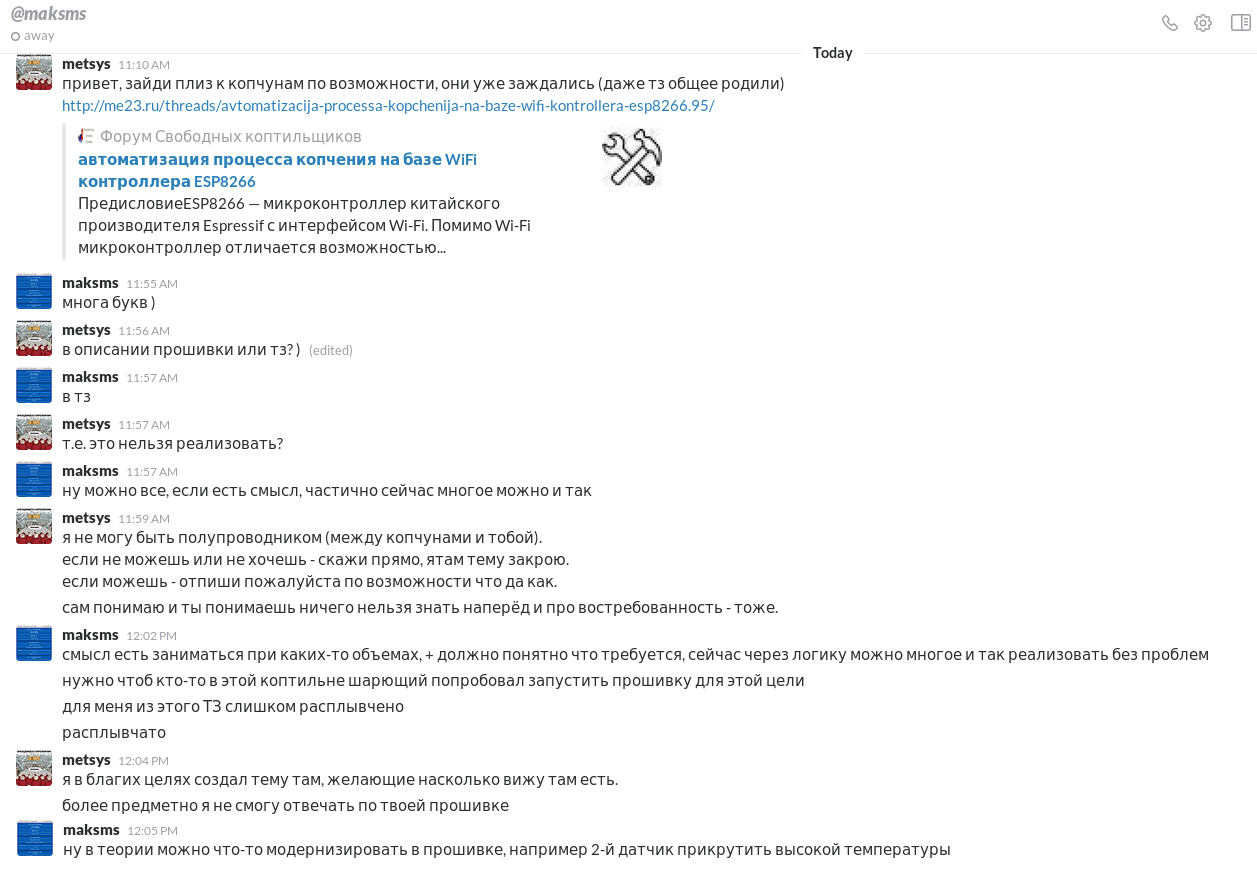

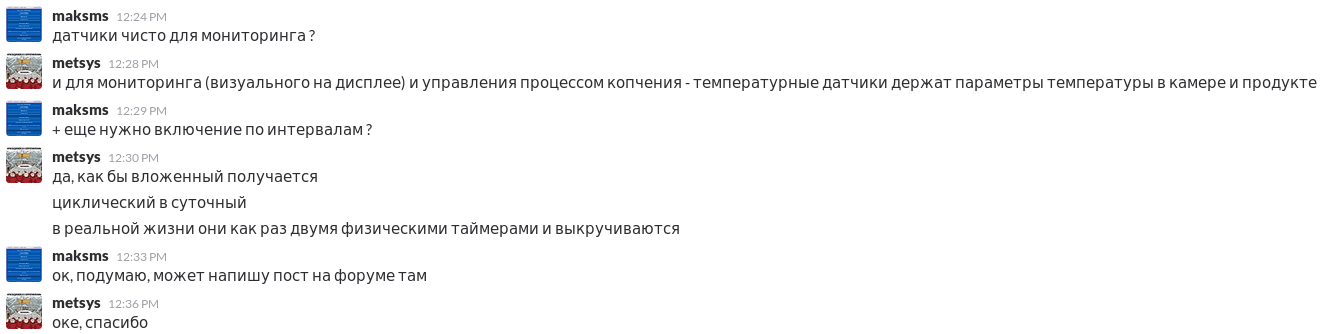

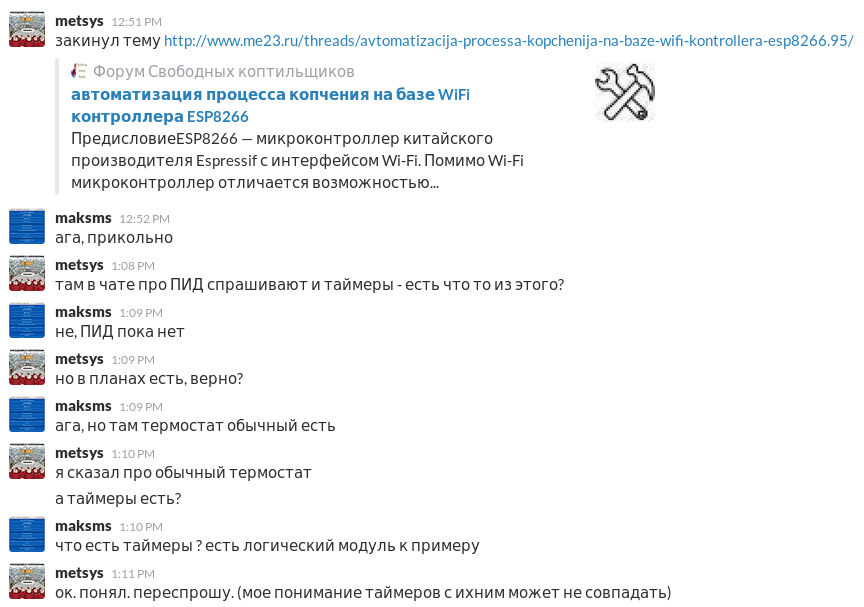

Тут будем отписываться после ответа/реакции разарботчика описанной прошивки.
